Панель управления VM Diematic Evolution (AD315)







Настенный модуль VM Diematic Evolution позволяет управлять 3 контурами отопления и 2 контурами ГВС. Каждый из этих контуров отопления может быть прямым или смесительным. После установки платы для смесительного контура AD 249 появляется возможность управления 1 вспомогательным выходом (реле). Можно соединить между собой до 8 модулей VM Diematic Evolution и тем самым обеспечить управление различными отопительными установками. Модуль VM Diematic Evolution можно использовать для различных случаев применения:



• Автономная работа одного или нескольких модулей VM Diematic Evolution. Он(и) используется (используются) для погодозависимого управления дополнительными контурами отопления и ГВС не зависимо от котла. В этом случае необходимо заказать дополнительное оборудование — датчик наружной температуры (ед. пост. FM 46);



• Совместная работа модуля VM Diematic Evolution с котлами Evodens AMC 15-35, Evodens Pro AMC 45- 115, Innovens Pro MCA 160 для расширения возможностей по управлению дополнительными контурами отопления и ГВС;



• Совместная работа модуля VM Diematic Evolution с котлами с панелями управления Diematic iSystem для расширения возможностей по управлению дополнительными контурами отопления и ГВС. В этом случае модуль VM Diematic Evolution является ведомым при подключении по шине BUS;



• Управление каскадом из котлов с панелями управления Diematic Evolution или IniControl 2 (управление обеспечивается по шине S-BUS).



Модуль VM Diematic Evolution имеет вход 0-10 В, который можно сконфигурировать для управления Вкл.–Выкл. Размеры модуля VM Diematic Evolution: длина — 320 мм, высота – 260 мм, глубина – 130 мм. Класс защиты: IP 21.



Выбор дополнительного оборудования в зависимости от типа и количества подключенных контуров отопления
Тип и количество контуров

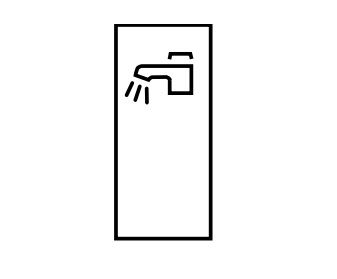

ГВС

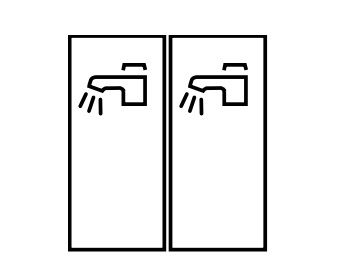

2 ГВС

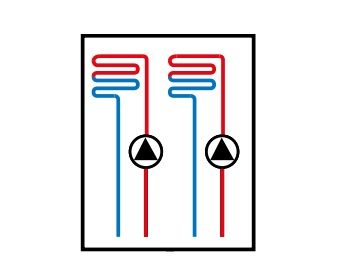

1 или 2 прямых

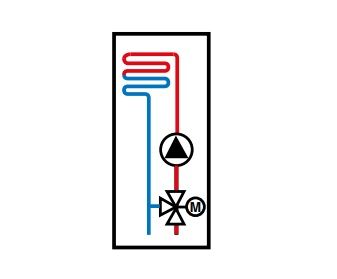

1 смес.

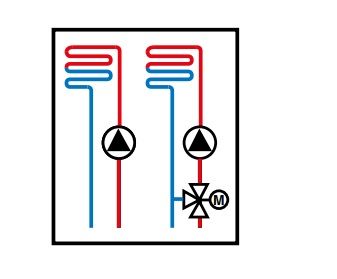

1 прям.

1 смес.

2 смес.

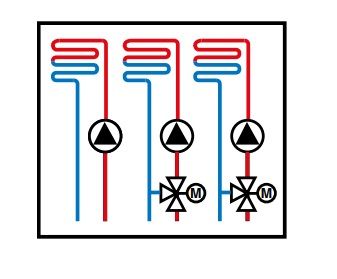

1 прям.

+2 смесит.

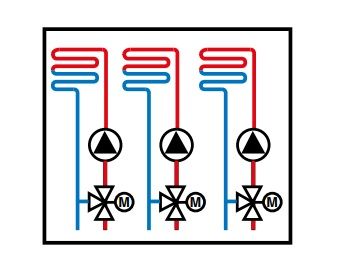

3 смес.



Модуль VM Diematic Evolution 1 x AD 212 2 x AD 212 Завод. поставка 1 x AD 199 1 x AD 199 2 x AD 199 1 x AD 199 + 1 x AD 249 2 x AD 199 + 1 x AD 249
